冷凍油過臟引起的壓縮機損壞案例
今天我們來看一個螺桿制冷壓縮機因回油不暢而損壞的拆卸報告。在閱讀拆卸報告之前，我們有必要了解一下冷凍機油的功能。
百科全書
一、冷凍機油的作用
用于潤滑制冷壓縮機中運動部件的油稱為冷凍油，其主要功能如下：
降低運行噪音;
軸承和螺桿之間形成油膜，以支撐轉子并對其進行潤滑。
吸收制冷劑在壓縮過程中產生的熱量，降低排氣溫度。
傳遞壓差力，驅動容量調節系統，通過壓縮機的加載和卸載電磁閥的動作調節容量調節滑塊的位置，實現壓縮機的容量調節控制。
在螺桿、壓縮室和公母螺桿之間形成動態密封，以減少壓縮過程中制冷劑從高壓側向低壓側的泄漏。
單系統應用油路循環圖
壓縮機內部的潤滑油是維持壓縮機正常運行的關鍵。一般的潤滑油問題如下：
異物混入，造成機油污染，堵塞機油濾清器。
高溫效應導致潤滑油變質，潤滑功能喪失。
系統中的水會污染、酸化和腐蝕發動機。
二、螺桿式壓縮機損壞拆卸試驗報告
1.首先測量螺桿式壓縮機的電機電阻和電機保護器的熱敏電阻電阻，正常。
2.拆開電機部分后，電機轉子明顯有輕微的掃霍爾現象。
輕微清掃現象
3.排氣端軸承的檢查
在拆卸和檢查過程中發現滑閥磨損
角接觸球軸承珠損壞
橫截面和滑閥明顯磨損嚴重
軸承損壞
軸承損壞
4.壓縮機空腔檢測
5.雙螺桿檢測
拆卸報告：從這份拆卸報告中可以明顯看出，壓縮機因冷凍機油變臟而損壞。由于制冷系統比較大，要想機組有良好的工作環境和運行狀態，必須更換制冷，并時刻觀察壓縮機是否報油壓報警(及時更換濾油器);如果壓縮機的冷凍油臟了，應及時更換。下面介紹臟冷凍油的更換方法。
三、冷凍油的更換方法
冷凍油更換方法：將系統制冷劑回收至冷凝器側，排出壓縮機中的制冷劑，并從壓縮機的排油角閥排出冷凍油，如下圖所示：
壓縮機的潤滑油從濾油器上的放油閥排出。當潤滑油為接近放完，時，從壓縮機高壓端的檢測接頭加入一定量的氮氣，使?jié)櫥蛶杭铀倥懦觯Ｖ箛娚鋲毫ΓP(guān)閉放油閥。然后拆下壓縮機的濾油器，放出油箱中的所有潤滑油，然后清洗并緊固濾油器。
根據壓縮機的標準量添加潤滑油。同時，系統被抽空。建議選擇高(低)壓側角閥或其他相對高點作為真空泵的觸點，以防止泵送冷凍油損壞真空泵。當進行真空保壓或檢漏時，觀察壓力是否反彈。
注入潤滑油，用干凈的塑料管連接到放油閥上，塑料管的另一端放入油桶中(塑料管放在油桶的底部)。注油時，油桶應關閉，以減少空氣對油的污染。定期檢查或更換冷凍機油：第一次調試1000小時后，檢查并更換冷凍機油，清洗濾油器。如果系統干凈，每10000小時可以更換一次。
CPI合成冷凍機油系列：

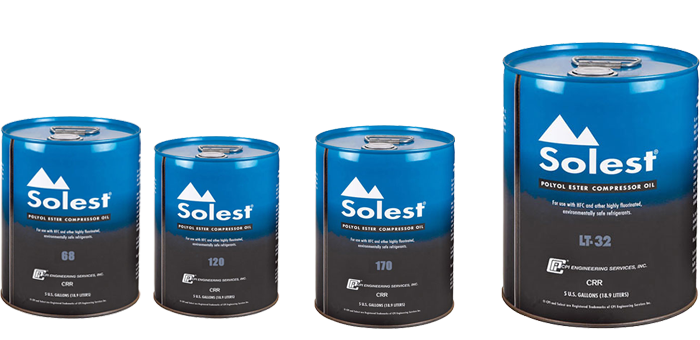

Solest系列：Solest 31-HE，Solest LT-32，Solest 46，Solest 68，Solest 70，Solest 120，Solest 170，Solest 220，Solest 370。

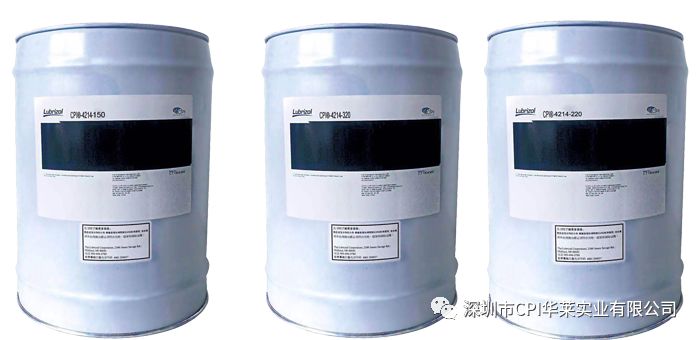

CPI-4214系列：CPI-4214-85，CPI-4214-150，CPI-4214-320。
